uc 414 upci 3 1xrs232 lpt printer port

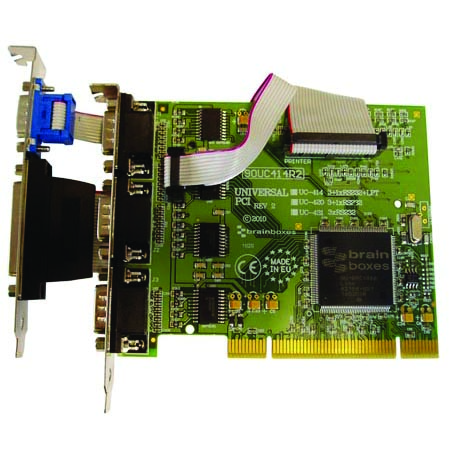

PCI Universel fournissant quatre ports série RS232 et un port LPT : 3 ports standards RS232 à 9 broches D sur l’équerre avec un autre port RS232 à 9 broches D sur une broche de raccordement. Le port à 25 broches D est également disponible sur une broche de raccordement. Débit de transfert de données jusqu’à 115 200 bauds, modules FIFO de 64 octets pour la transmission et 64 octets pour la réception, associés à des pilotes avec lignes à 1 Mbit/s, assurant une performance sans faille à votre PC. Sont inclus les pilotes pour tous les systèmes d’exploitation Windows 32 bit et 64 bit dont Windows 7.

Achat en Quantité ? Demandez un Devis

Demandez un Devis

Systèmes d'exploitation



Spec Tech

Serial Port
Ports4
ProtocolRS232
ConnectorDB9 Connector (9 Pin Male) and LPT port
UARTBrainboxes 16C958
UART Compatibility16750/16550/16450 backwards compatible as well as an enhanced 950 mode
Tx FIFO Size64
Rx FIFO Size64
Operating DistanceEIA - RS232 Standard
Cable1 port RS232 on fly lead
Serial Port Settings
Max Baud Rate115,200
Data Bits5,6,7 or 8
ParityOdd, Even, None, Mark or Space
Stop Bits1, 1.5 or 2
Flow ControlRTS/CTS, DSR/DTR, XON/XOFF
Tx/Rx ModesPoint to Point
Printer Port
Printer Port1
Printer Port ProtocolLPT
Printer Port Connector1 Port LPT on fly Lead
General
PCB Layers4
Form FactorStandard Height
Includes Printer PortYes
Galvanic IsolationNo
Power Consumption300mA @ 5V, 60mA @ 12V
Product Weight0.098 kg
Product Dimensions133(l) x 18(w) x 120(h) mm
Packaged Weight0.268 kg
Packaged Dimensions160(l) x 135(w) x 45(h) mm
GTIN (barcode)837324002171
Operating System Compatibility
Operating Systems
  • Microsoft Windows 10
  • Microsoft Windows 8 32 bit & 64 bit Editions
  • Windows Server 2012
  • Microsoft Windows 7 32 bit & 64 bit Editions
  • Windows Server 2008 32 bit & 64 bit Editions
  • Windows Vista 32 bit & 64 bit Editions
  • Windows XP 32 bit & 64 bit Editions
  • DOS
Interface
PCI 3.0Peripheral Component Interface

Agréments

Microsoft Signed Drivers


Microsoft Hardware


Other
